Fitting

Fitting adalah salah satu komponen utama pada sistem pemipaan yang memiliki fungsi untuk merubah aliran, menyebarkan aliran, membesar atau mengecilkan aliran. Karenanya fitting adalah salah satu komponen yang akan selalu digunakan dalam pemipaan. Fitting bisa juga disebut sebagai sambungan pipa yang terbuat dari billet baja disebut dengan sseamless (tanpa sambungan) dan dari plat strip baja yang disambung dan di las disebut welded.

Category:
Description

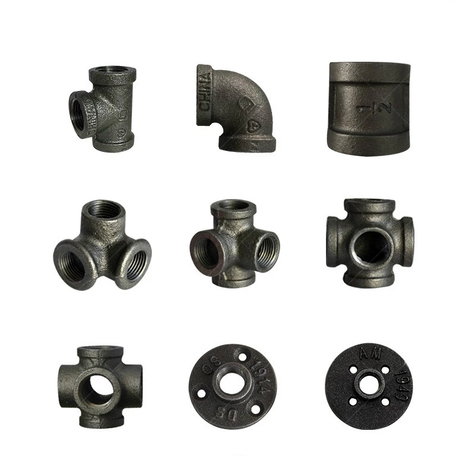

Fitting terdiri dari beberapa jenis :

    1. Elbow : Elbow merupakan jenis fitting pipa yang membungkuk pada sudut atau kurva untuk membuat pipa menjadi lurus sehingga bisa mempermudah menyatu pada sudut. Elbow juga merupakan komponen pemipaan yang berfungsi untuk membelokan arah aliran atau membuat percabangan agar fluida (berupa gas, cairan atau plasma) mengalir lancar.Ada beberapa jenis yang dimiliki elbow, yang tergantung pada kebutuhan konsumen mulai dari dimensi derajat maupun jenis dratnya, seperti elbow 45 derajat, elbow 90 derajat, elbow dengan drat luar atau dalam. Elbow dibagi menjadi dua tipe, tipe sort radius dan long radius. Namum umumnya digunakan long radius, yang memiliki diameter belokan 1.5 kali NPS (nominal Pipe size)nya. Ada pula yang sampai dengan 3D atau bahkan 6D, yang biasa digunakan untu flare.
    2. Tee : Sesuai dengan namanya “T” maka fitting ini berbentuk seperti huruf T yang memiliki tiga cabang yang dihasilkan berawal dari pipa lurus yang dibelokkan ke kanan dan kekiri. Fungsi dari tee adalah membagi aliran karena koneksi fitting yang memiliki cabang. Biasanya cabangnya ini ukurannya sama dengan ukuran pipa utamanya, kita menyebutnya dengan straight tee. Sedangkan kalau berbeda, kita menyebutnya dengan reducing tee.Ada beberapa jenis tee juga yang berbentuk Y dan disebut Y-Branch tetapi ada juga yang menyebutnya Tee. Begitu juga dengan tee dengan ujungnya seperti menciut, yang biasa disebut dengan Tee with Reducer, yaitu ujung kanan-kirinya sama namun pada bagian tengahnya mengecil.
    3. Reducer : Reducer, sesuai namanya fitting jenis ini bertugas untuk me-reduce (mengurangi) aliran fluida. Mengurangi yang dimaksud berbeda seperti fungsi dari valve, tetapi ukuran pipanya saja yang berkurang. Singkatnya, reducer ini akan bertugas untuk mengabungkan dari diameter yang lebih besar ke yang kecil, atau sebaliknya.
    4. Stub-in : Stub-in, adalah jenis fitting yang fungsinya mirip dengan tee, yaitu membagi aliran. Bedanya dengan tee, kalau tee adalah item yang terpisah, ia mengabungkan beberapa pipa. namun kalau stub-in, percabangan langsung dari pipa utamanya yang fungsinya mengantikan reducing tee.
    5. Cap : Komponen fitting pipa ini punya fungsi untuk menghentikan aliran pada ujung pipa. Biasanya fitting pipa Cap ini langsung di las pada bagian pipa utama
